今天分享下帶分流器的直流電能表是如何接線的，我們都知道分流器其實是沒有正反向，看接線的方向從而來判斷輸出的mV信號的正負極，如果接錯會有短路的可能性，從而引發危險。

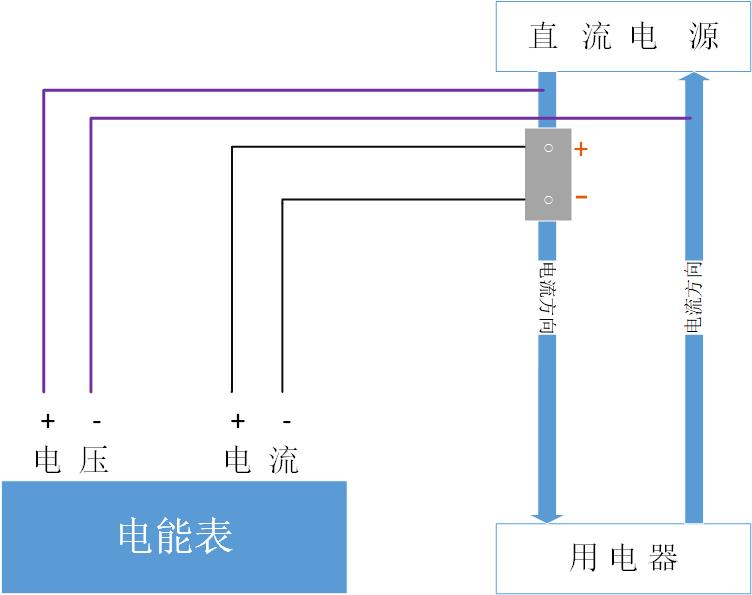

給大家畫了一個示意圖，來一起看下：我們需要先將分流器串接到回路中，然后看下電流方向，電流先進入的分流器端子為輸出信號的正極，另一個是輸出信號的負極。

獲取電壓信號則簡單，只需要并聯即可采集到電壓信號，然后按照電能表的接線圖將電壓信號和電流信號按照正負極接線即可。
